工字電感外觀檢驗標準你知道哪些
2021-09-22 10:33:22
admin
編輯：谷景電子
每類產品都有合格和不合格之分，有時我們運用一些儀器能很好的區分他們，有時我們通過一些簡答的方法就能辨別他們的優良如何，那么關于工字電感外觀檢查標準你知道哪些？
我們知道電感可以分為兩大類：貼片電感和插件電感，如果按照作用劃分它的種類更多如：功率電感、屏蔽電感、非屏蔽電感等，如果按照系列進行劃分有：貼片電感、棒型電感、共模電感、色環電感、工字電感等系列。之前我們也曾了解過關于磁環電感外觀的好壞該如何判斷，今天我們就來了解一下工字電感外觀檢驗標準都有哪些。

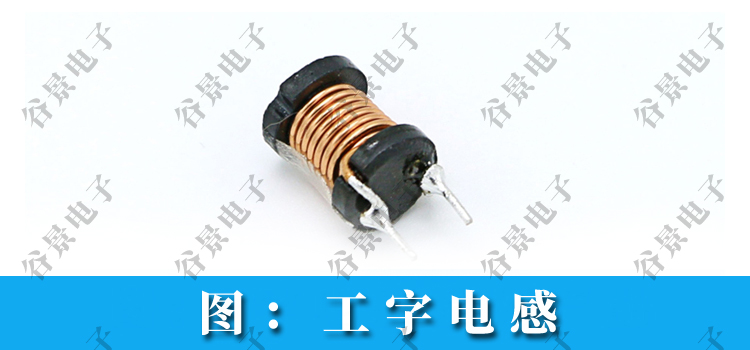

首先我們要知道工字電感有兩個引腳的和三個引腳的，同時工字電感也會按照生產要求進行安裝套管和不安裝套管，其實無論是兩腳工字電感還是三腳工字電感它們在外觀上的區別就是引腳多少和有無套管的區別，工字電感可以分為兩類有套管的和沒有套管的，那么當我們在檢查它們的外觀時需要觀察哪些呢？
我們在檢查有套管的工字電感時外觀都是檢查哪些：
1、首先檢查的就是工字電感的套管有沒有套到位
2、套管套到位，在看套管有沒有破損的情況
3、引腳焊錫是否到位
4、引腳焊錫位置是否有錫渣殘留
5、各個引腳腳長是否正確
6、漆包線是否有拋線現象
沒有套管的工字電感外觀需要檢查哪些？
因為它沒有套管在檢查時，還是和有套管的工字電感大同小異的。
1、引腳焊錫是否到位
2、引腳焊錫處是否有錫渣殘留
3、各個引腳的長度是否正確
4、工字電感的繞線是否均勻
5、漆包線是否有拋線現象
之前你是否也是運用這些知識檢查工字電感呢？這些工字電感外觀檢查知識可以快速檢測工字電感的優良。想了解更多電感知識歡迎關注我們。
